От САПР до спецификации: советы по облегчению работы в Solidworks
Спецификация — это ваш основной «рецепт» со всеми «ингредиентами», необходимыми для создания вашего продукта.
Часто люди говорят о «структурированной» спецификации, которая отражает иерархическую структуру продукта. Например, узел линзы, помещенный в камеру, может быть типичным узлом с отступом в общей структуре изделия.
К сожалению, часто возникает конфликт между тем, что идеально подходит для спецификации и тем, что подходит для моделирования продукта в CAD (Computer-Aided Design). Это может затруднить передачу параметров между ними, особенно когда новый продукт переносится из концепции в производство.
Со структурированными спецификациями, как правило, лучше плоский дизайн с меньшим количеством отступов. Лучше думать о каждом отступе как о подсборке, которую можно отслеживать и анализировать.
Принципы экономного производства говорят нам о том, что наличие множества товаров на складе — это пустая трата денег и не эффективное использование места. Таким образом, вместо того, чтобы собирать, скажем, кучу колесных узлов и располагать их на месте, лучше собирать их «на лету», чтобы интегрировать с каждым шасси по мере их поступления. Уплощение спецификации также упрощает управление, отслеживание и заказ всех деталей, особенно для небольших групп, работающих с электронными таблицами, в отличие от полнофункциональных систем MRP.
Конечно, бывают моменты, когда требуются узлы и они имеют смысл. Например, узлы могут быть заказаны как единое целое у подрядчика или возможно, узлы проходят некоторый процесс обработки партии или испытания.
Проблема в том, что ни один здравомыслящий пользователь САПР не сведет всю модель в одну структуру. Колесный узел действительно должен быть смоделирован как колесный узел!
К счастью, в Solidworks есть скрытая функция для решения этой проблемы, которая называется «Продвигать спецификацию в следующей более высокой сборке». При экспорте спецификации из Solidworks в электронную таблицу (или другую систему) функция «продвижения» выравнивает подсборку, автоматически обновляя количество компонентов и удаляя отступы. Эта возможность сохраняет структуру САПР, одновременно упрощая структуру спецификации.

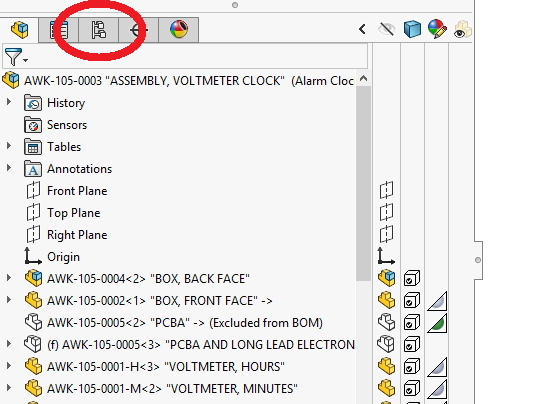

Во-первых, в Solidworks, где древовидная структура обычно отображается слева, щелкните вкладку «конфигурации».
Далее щелкните правой кнопкой мыши активную конфигурацию и выберите «Свойства».
Наконец, прокрутите вниз до раздела, обозначенного «Отображение дочернего компонента при использовании в качестве узла сборки», и нажмите «Продвинуть».
«Продвижение» дочерних компонентов обрабатывает их так, как если бы они естественным образом принадлежали на следующем уровне спецификации, одновременно удаляя позицию спецификации для «сборочного контейнера», в котором они моделируются. И это все! Теперь вы можете выровнять свои спецификации, сохраняя при этом разумную структуру САПР.
