DLP vs SLA 3d принтеры. Отличия, плюсы и минусы - технологии 3d печати

 Технологии стереолитографии (SLA) и цифровой обработки светом проектора (DLP) очень похожи, но имеют некоторые отличия. Что качается LCD 3D принтеров, то они работаю по тому же принципу, что и DLP только вместо проектора у них LCD дисплей, один из представителей Anycubic Photon S.

 Для начала опишем отличие в конструкции:

  1. Последовательное формирование слоев, засвечиванием фотополимеров твердеющие под воздействием УФ-лазера, луч которого направляется зеркалом управляемым двумя гальванометрами (один в плоскости X, другой в плоскости Y). При 3d печати УФ-лазер в жидком фотополимере обводит всю площадь формируемых слоев. Сокращенная аббревиатура - SLA 3d принтеры. В качестве материалов применяют различные фотополимеризующиеся смолы .
  2. Постепенное формирование слоев, засвечиванием фотополимеров светом DLP проектора. 3d модель режется на множество слоев, каждый представляет из себя растровое изображение, которое и излучает проектор. Кол-во пикселей фиксированное, что сказывается на качестве печати больших объектов.

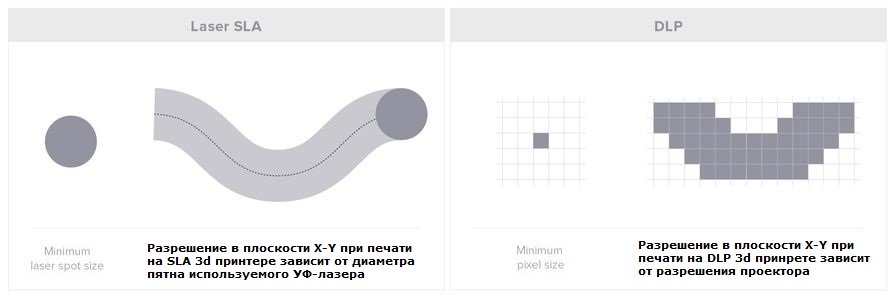

Разрешение в плоскости X-Y DLP 3d печати зависит от разрешения проектора, а SLA от диаметра пятна применяемого УФ-лазера:

В отличие от лазерных SLA 3d принтеров, проекционные DLP могут иметь громоздкие размеры, но скорость печати может превосходить лазерные SLA принтеры, т.к. слой засвечивается полностью, нежели постепенно пятном лазера (например площадь пятна 140 нм Form 2 и 85 нм Form 3), а разрешение  (40-140 нм) в плоскости XY соответствует пикселям проектора. LCD в свою очередь имею компактные размеры, но хорошее качество могут выдавать с небольшой областью построения, разрешение в плоскости XY соответствует DLP принтерам.

При печати объектов которые занимают всю область платформы, например множество заготовок колец:

в случае использования DLP, придется фокусировать проектор в плоскости XY до заданных размеров, но при этом кол-во пикселей остается фиксированным, что может отразиться на качестве, следовательно предпочтительно использовать SLA 3D принтер, т.к. пятно лазера неизменно в любой точке.

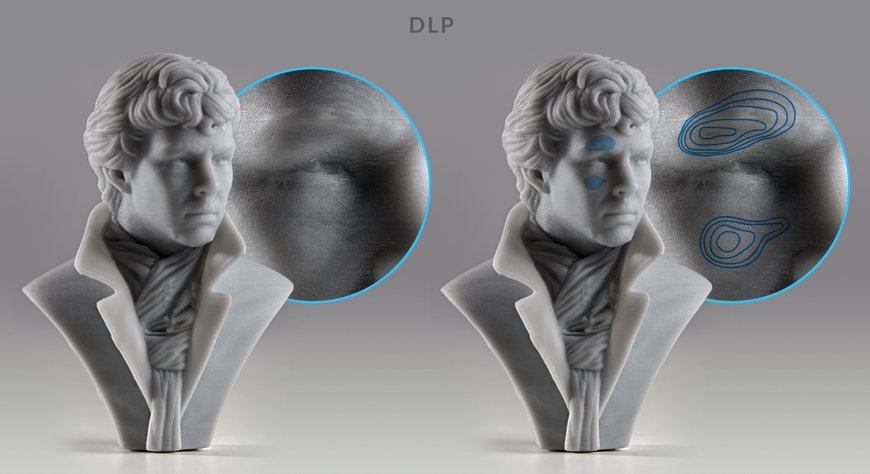

При DLP печати могут образоваться вертикальные линии и шероховатости в закругленных местах т.к. пиксель имеет прямоугольную форму. Особенно они заметны на больших отпечатках, когда размер пикселя увеличивается:

Итак, подведем итог.

DLP/LCD 3d принтеры отлично справятся если необходимо быстро напечатать небольшие модели, от которые не требуется высокого качества поверхности. Все таки главный конек DLP в том, что они быстрее SLA. Их легко обслуживать и на рынке представлено множество бюджетных моделей таких 3D принтеров.

SLA печатают медленнее, но отлично подойдут если необходимы отпечатки высокого качества, при большом объеме заполнения платформы принтера в плоскости X-Y. Яркий представитель таких 3D принтеров, Form от компании Formlabs, они дороги и сложны в обслуживании, т.к. имею много механических и оптических узлов, которые требуют точной юстировки, а цена начинается от 3500 долларов.
